带颈视镜

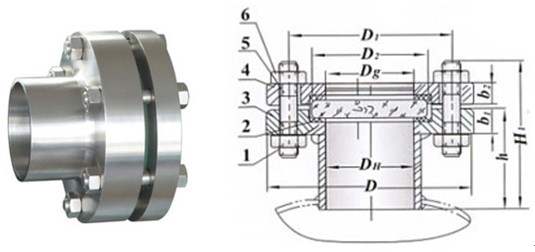

带颈视镜（SG-SB型）
主要用途：
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：参照“HGJ501-502-86压力容器视镜”设计制造和验收。
尺寸表：
订货须知：
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
视镜用于石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。材料有不锈钢、碳钢、衬里等。最高使用压力为25kgf/cm2,允许介质温度为0-200℃。视镜玻璃材质为钢化硼硅玻璃，钢化硼硅玻璃色度温差为180℃。
技术参数：
壳体材质 Body |
视窗材质 Glass Material |
S密封件 Seal Material |
工作温度（℃） Ambient Temperature |
操作压力 Operating Pressure |
连接方式 Joint type |
允许急变温度（℃） |
| 碳钢 CS 不锈钢 304 不锈钢 316L 玻璃钢 FRP | 钢化硼硅玻璃 Borou Silicom |
丁腈橡胶 NBR 聚四氟乙烯 PTFE |
-10～250℃ | 0.6～2.5MPa | 螺纹连接 Threaded 法兰连接 Flange joint 对焊连接 Butt Welding joint |
＜60℃ |
| 石英玻璃 Quartz glass |
-30～800℃ | 0.6～1.0 MPa | ||||
| 钠钙玻璃 Natrium & Calcium |
0～80℃ | 0.6～1.0 MPa |
制造、检测标准：参照“HGJ501-502-86压力容器视镜”设计制造和验收。
尺寸表：
| 公径直径 Dg |
公称压力Pg Kgf/cm2(Mpa) |
D | D1 | b1 | b2 | Dh×S | h | ≈H | ≈H1 | 螺柱 | |
| 数量n | 直径d | ||||||||||
| 50 | 10 | 130 | 100 | 34/32 | 22 | 57/3.5 | 70 | 79 | 113 | 6 | M12 |
| 50 | 16 | 130 | 100 | 34/24 | 24 | 57/3.5 | 70 | 79 | 116 | 6 | M12 |
| 50 | 25 | 130 | 100 | 34/26 | 26 | 57/3.5 | 70 | 84 | 120 | 6 | M12 |
| 80 | 10 | 160 | 130 | 36/24 | 24 | 89/4 | 70 | 86 | 120 | 8 | M12 |
| 80 | 16 | 160 | 130 | 36/26 | 26 | 89/4 | 70 | 91 | 127 | 8 | M12 |
| 80 | 25 | 160 | 130 | 36/28 | 28 | 89/4 | 70 | 96 | 128 | 8 | M12 |
| 100 | 10 | 200 | 165 | 40/26 | 26 | 108/4 | 80 | 100 | 142 | 8 | M16 |
| 100 | 16 | 200 | 165 | 40/28 | 28 | 108/4 | 80 | 105 | 143 | 8 | M16 |
| 125 | 10 | 225 | 190 | 40/28 | 28 | 133/4 | 80 | 105 | 143 | 8 | M16 |
| 150 | 10 | 250 | 215 | 40/30 | 30 | 159/4.5 | 80 | 110 | 150 | 12 | M16 |
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
