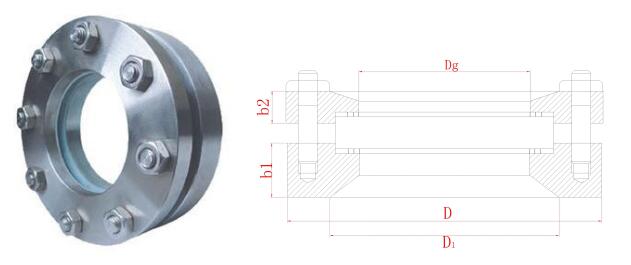

设备视镜（SG-SB型）
.jpg)
主要用途：
视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。
技术参数：
| 壳体材质 | 视窗材质 | 工作温度（℃） | 操作压力 | 允许急变温度 |
|
碳钢 CS
不锈钢 304 不锈钢 316L 玻璃钢 FRPP |
钢化硼硅玻璃 |
-10～250℃ |
0.6～2.5MPa |
＜60℃ |
|
石英玻璃 |
-30～800℃ |
0.6～1.0 MPa |
||
|
钠钙玻璃 |
0～80℃ |
0.6～1.0 MPa |
制造、检测标准：参照“HGJ501-502-86压力容器视镜”设计制造和验收。
尺寸表：
尺寸表：
| DN | 50 | 80 | 100 | 125 | 150 |
| D | 130 | 160 | 200 | 225 | 250 |
| b1 | 34 | 36 | 40 | 40 | 40 |
| b2 | 22 | 24 | 26 | 28 | 30 |
订货须知：
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
