鹤管装置

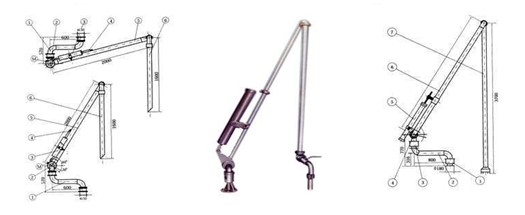

1、汽车发油鹤管（QHG型） 2、火车装卸鹤管（HHG型号）
主要用途：
用于石油、化工码头液体装卸,管内介质如油、水等。
尺寸表：
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
订货须知：
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
用于石油、化工码头液体装卸,管内介质如油、水等。
尺寸表：
产品名称 Products Name |
汽车发油鹤管（QHG型） Unloading arm for tank car |
火车装卸鹤管（HHG型） Unloading arm for tank train |
| 主体材质 Body Material |
碳钢、不锈钢、衬里 A3,SS304,SS304L,SS316,SS316L,Iining |
碳钢、不锈钢、衬里 A3,SS304,SS304L,SS316,SS316L,Iining |
| 垂直管材质 Vertical pipe Material |
铝管 Aluminium |
铝管 Aluminium |
| 公称通径 Nonminal Dia |
DN80~100mm | DN80~100mm |
| 最大迥转半径 Max rotating dia |
2600mm | 4600mm |
| 最小迥转半径 Min rotating dia |
1400mm | 3000mm |
| 长臂摆动角度 Rotating angle range of rotating pipe |
上摆60° 下摆-30° (Up)+60° (down-30°) |
上摆60° 下摆-30° (Up)+60° (down-15°) |
| 工作压力 Operating Pressure |
1.6Mpa | 1.6Mpa |
订货须知：
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
